有機保溫材料和無機保溫材料是建筑保溫材料的兩個大類，實際施工中以其各自的特點運用的都比較多，那么這兩種保溫材料容易存在哪些問題呢？我們來了解一下

1、有機保溫材料易存在的質(zhì)量問題

有機類保溫材料本身有著良好的保溫隔熱效果，常見的有EPS板、XPS板、PUR板、PF板、改性聚苯乙烯保溫板等。但是，有機類保溫材料燃燒性能最高只能達到B1級，EPS和XPS一般都只能達到B2級，而且氧指數(shù)都比較低，硬質(zhì)聚氨酯發(fā)泡保溫板的氧指數(shù)為26，并且在其燃燒時產(chǎn)生大量的濃煙，毒性很大。近些年，有機保溫材料所引發(fā)的火災事故頻發(fā)，造成了巨大的經(jīng)濟損失和人身傷亡。

有機保溫材料所引發(fā)的火災事故

有機保溫板的尺寸穩(wěn)定性較差，尺寸穩(wěn)定最好的EPS板尺寸穩(wěn)定性為千分之三，XPS板和PUR板的尺寸穩(wěn)定性為百分之一，XPS板和PUR板的強度又比較高、導熱系數(shù)又比較小，在一些環(huán)境溫度變化比較大的地區(qū)，保溫板內(nèi)部產(chǎn)生較大溫度內(nèi)應力，會造成整個保溫系統(tǒng)的開裂，甚至脫落。另外，多數(shù)有機保溫板需要不同時間的陳化期讓板材性能達到穩(wěn)定，由于市場需求和資金周轉(zhuǎn)問題，有些廠家在多數(shù)情況下無法滿足固定的陳化期，就會加劇保溫板的尺寸不穩(wěn)定性，導致保溫系統(tǒng)的開裂和脫落。

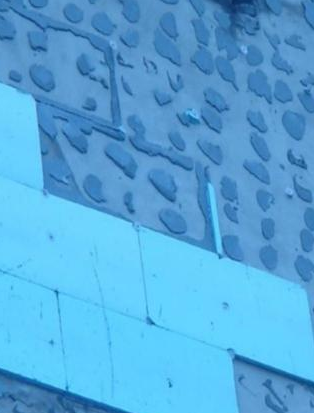

擠塑板大面積脫落

有機保溫材料還存在固有的易老化和粉化的特點，尤其是酚醛保溫板的粉化問題最為突出，使得大量建筑在使用過程中途需要維修或更換保溫材料。

2、無機保溫材料易存在的質(zhì)量問題

無機保溫材料本身具有優(yōu)異的防火性能，耐老化的優(yōu)異性能以及生態(tài)環(huán)保等特點。無機保溫材料主要有巖棉板、發(fā)泡玻璃保溫板、發(fā)泡陶瓷保溫板、無機保溫砂漿等。最好的無機保溫材料要求能滿足容重小、強度高、導熱系數(shù)低的特點，但是在實際中很難滿足，因為保證材料強度一般要增加容重，在增加容重的同時又導致了材料自身密度變大，材料的密度變大一般會導致導熱系數(shù)的增大，導致整個墻體的保溫節(jié)能效果降低，背離了建筑保溫節(jié)能的初衷。按照原理，如果墻保溫效果好，就可以防止外墻內(nèi)表面或在建筑內(nèi)部結(jié)露，因保溫欠佳而會出現(xiàn)問題的熱橋部位將低于露點溫度，造成建筑物內(nèi)部結(jié)露發(fā)霉。

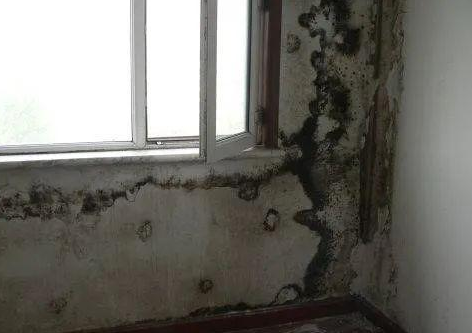

保溫效果不到位造成建筑物內(nèi)部結(jié)露發(fā)霉

吸水性也是衡量無機保溫材料性能好壞的重要指標。無機保溫材料吸水后導致材料的導熱系數(shù)提高、強度降低，很容易造成保溫系統(tǒng)的空鼓、脫落。尤其在我國北方寒冷地區(qū)，保溫材料孔隙內(nèi)的水分預冷后會凝結(jié)成冰，形成凍脹現(xiàn)象，經(jīng)過多次的凍融會發(fā)生保溫材料強度降低、材料開裂，從而破壞保溫系統(tǒng)結(jié)構(gòu)。

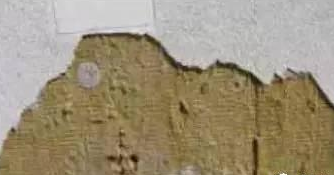

巖棉板吸水膨脹造成保護層空鼓脫落

南陽銀通研發(fā)生產(chǎn)的YT無機活性墻體隔熱保溫材料，A1級不燃，性能穩(wěn)定、安全可靠，抗水抗裂防結(jié)露，具有較高的性價比， 經(jīng)20余年市場考驗，得到了國家相關(guān)機構(gòu)及客戶朋友一致好評！產(chǎn)品在全國推行后，市場出現(xiàn)了不少假冒偽劣YT保溫材料或類似產(chǎn)品，質(zhì)量性能不能保障，使用劣質(zhì)產(chǎn)品造成的脫落問題不計其數(shù)，為了避免后續(xù)問題，買YT保溫材料請認準南陽銀通，老牌廠家，質(zhì)量可靠！
